طراحی نقشه کشی ساختمان

طراحی نقشه ساختمان و تهیه آن قبل از شروع هر ساخت و سازی ضروری است. زیرا این نقشه ها یک نمای کلی از ساختمان ارائه می دهد. نقشه کشی ساختمان روشی گرافیکی برای نمایش موارد به صورت دو بعدی هستند که آنها معمولاً به عنوان راهی برای توسعه و انتقال طرح‌ها برای ساختمان‌ها استفاده می‌شوند و از طرح‌های مفهومی اولیه گرفته تا دستورالعمل‌ها برای پیمانکاران را شامل می‌شوند. به طور معمول، نقشه‌ها به صورت طرح‌های کلی و نمودارهای منطقه‌بندی آغاز می‌شوند و تا نقشه‌های بسیار دقیق و مقیاس‌دار پیش می‌روند. جدا از ارائه جزئیات فنی در قالبی خوانا، این نقشه ها برای گرفتن تایید پروژه نیز ضروری هستند.آنها معیاری را برای فرآیند ساخت و ساز تعیین می کنند و انطباق با استانداردهای ساختمان را تضمین می کنند.به طور کلی طراحی نقشه ساختمان خروجی ای را برای معماری فراهم می کند تا ایده ها و مفاهیم خود را در مورد هر ساختمانی منتقل کند.

طراحی نقشه های ساختمانی به چه صورت می باشد

طراحی نقشه های ساختمانی در گذشته، به صورت دستی بر روی کاغذ تهیه می شدند، اما امروزه با گسترش استفاده از نرم افزارها ، آنها به صورت دیجیتالی، با استفاده از طراحی به کمک کامپیوتر انجام می شوند.نرم افزارهایی مانند لومیون ،اتوکد و یا نرم افزار مدل سازی اطلاعات ساختمان BIM . نقشه‌های ساختمانی اطلاعات گرافیکی و ابعادی را ارائه می‌دهند که پیمانکاران با استفاده از آنها به راحتی امور مختلف برای ساخت اجزای کار یا مونتاژ یا نصب قطعات و به طور کلی ساخت ساختمان را انجام می دهند.همچنین به واسطه استفاده از نرم افزار های نام برده نه تنها  مشخصات و مقادیر و یا زمان‌بندی کار به دقت ارایه می شود بلکه، آنها بخشی از اطلاعات تولیدی را نیز ،نظیر نحوه قرار گیری سنگ های نما را نیز که توسط طراحان در طراحی نقشه ساختمانی  تهیه می‌شود و به تیم ساخت و ساز منتقل می‌شود تا امکان ساخت پروژه را فراهم آید را نیز در بر می گیرد.



نقشه های طراحی بیشتر برای انتقال ایده های طراحان در مورد یک طرحی است که در مرحله ابتدایی ساخته شدن است.که البته نکته مهم آن است که در همین مراحل ابتدایی تقشه های ارایه شده از سوی تیم طراحی به سادگی توانایی های یک تیم طراحی را در خصوص ارایه یک کار بی نقص و عالی نشان خواهد داد. هر چه جزییات و دیتیل های اجرایی ریز بینانه تر مورد بررسی قرار گرفته باشد محصول نهایی کار در زمان اجرا عالی تر و بی نقص تر خواهد شد. جدا از ارائه جزئیات فنی در قالبی خوانا برای هر گروه اجرایی برخی از این طراحی نقشه ساختمان را برای گرفتن تاییدات پروژه نیز ضروری باید دانست، زیرا نها معیاری را برای فرآیند ساخت و ساز تعیین می کنند که انطباق با استانداردهای یک ساختمان را تضمین می کنند.و در نهایت می توان گفت که این نقشه های ساختمانی خروجی ای را برای معمار فراهم می کند تا ایده ها و مفاهیم خود را در مورد هر ساختمانی به درستی و با جزییات منتقل کند.

 تفاوت های طراحی پلان و طراحی نقشه کشی ساختمان :

طراحی پلان و طراحی نقشه های ساختمانی از دید بسیاری از افراد یکسان می باشد اما این مورد درست نمی باشد و یا به عبارتی باید این را این گونه عنوان کرد که طراحی های پلان ساختمان بخشی از طراحی نقشه کشی های ساختمان می باشد در نتیجه نمی توان برای این دو مورد تفاوتی قایل شد بلکه باید گفت که طراحی پلان ساختمان یکی از زیر مجموعه های نقشه های ساختمانی می باشد که باید در پروسه ساخت یک ساختمان تهیه شود.

انواع نقشه های ساختمانی :

انواع نقشه های ساختمانی که در طول فرآیند طراحی و ساخت یک ساختمان از ابتدا تا انتها وجود دارد به شرح ذیل می باشد:

نقشه برداری های زمین

نقشه های برداری های زمین ابتدایی ترین مرحله از مراحل ساخت یک ساختمان و البته اولین مرحله از مراحل تهیه و طراحی نقشه ساختمانی می باشد .در این مرحله مهندسین و متخصصین نقشه بردار با استفاده از تجهیزات تخصصی خود در نقشه های از قبیل نقشه های UTM  ابعاد و زوایای مختلف زمین مورد نظر،توپوگرافی آن و هر آنچه در خصوص زمین لازم است را تهیه کرده و در اختیار سایر گروه های متخصص قرار می دهد.

نقشه پلن سایت

نقشه پلن سایت و یا همان جانمایی سایت در مرحله دوم از نقشه برداری های یک ساختمان می باشد که شخص معمار با توجه به نقشه زمین محل قرار گیری ساختمان را مشخص می نماید. البته جانمایی ساختمان در یک پروژه به موارد متعددی بستگی دارد مانند آن که در پروژه های کوچک جانمایی بیشتر بر اساس ضوابط شهرداری و نحوه قرارگیری ساختمان های مجاور انجام می گرددد.در نقشه پلن سایت لکه گذاری های کلی ساختمان نیز انجام می گردد مانند :

• نحوه چیدمان بلوک های مختلف در پروژه های بزرگ
• نحوه دسترسی پیاده به محوطه و یا بیرون ساختمان
• نحوه دسترسی ماشین به پارکینگ

نقشه های  طراحی پلان

نقشه های طراحی پلان خود به قسمت های مختلفی تقسیم می شود و شامل مراحل متعددی می باشد که باید هر کدام از آنها در جایگاه خود انجام شود.

مراحل طراحی نقشه ساختمان در مرحله  پلان به شرح ذیل می باشد:

• جانمایی رمپ و پارکینگ
• ستون گذاری
• زون بندی و تفکیک فضاهای موجود
• ترسیم و اندازه گذاری دقیق
• رفع ایرادات احتمالی
• مبلمان

هر کدام از این مراحل در مقاله طراحی پلان آنلاین ساختمان به تفضیل توضیح داده شده است و شما برای کسب اطلاعات بیشتر می توانید به مقاله مزبور رجوع بفرمایید.

نقشه های نما

نقشه های نما به همراهی طراحی نمای ساختمان تهیه می شود. .که شامل نمای کلی ساختمان و نحوه اجرای جزئیات و مواردی است که در اجرای نمای ساختمان به کار می رود مانند:
نقشه نبشی کشی های ساختمان .در طراحی نمای ساختمان و نقشه های نما سبک های متفاوت مانند کلاسیک و مدرن باعث تغییرات جزئیات نقشه های اجرایی کار می شوند.به طور مثال د ساختمان های کلاسیک نحوه برش سنگ ها در نما باید لحاظ شود و این در حالی است که در یک ساختمان مدرن نیاز به وجود این جزئیات در خصوص سیمان نمی باشد.

نقشه سازه

نقشه سازه می تواند انواع مختلفی داشته باشد که بهتر است به صورت توامان با نقشه و طراحی نما تهیه شود زیرا نوع سبک طراحی نمای ساختمان تاثیر به سزایی در نوع سازه و جزئیاتی که در آن وجود هست را دارد.انتخاب نوع اسکلت ساختمان از قبیل بتنی یا فلزی بودن آن و یا میزان گودبرداری برای استحکام ساختمان ارتباط مستقیمی با نوع نما و میزان وزنی دارد که ساختمان و بالاخص نما بر سازه وارد می نماید.

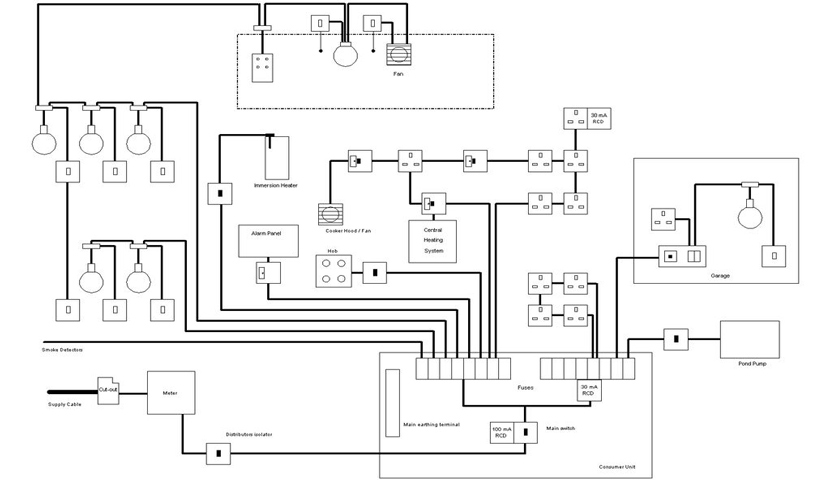

نقشه های تاسیسات الکتریکی

نقشه های تاسیسات الکتریکی و یا همان تاسیسات برقی در خصوص موارد زیر می باشد.

• سیستم روشنایی و برق رسانی
• سیستم آنتن مرکزی
• سیستم برق مشاعات
• سیستم اعلان حریق
• سیستم آیفون و در باز کن
• نقشه های تاسیسات مکانیکی

نقشه تاسیسات مکانیکی

در خصوص نقشه های تاسیسات مکانیکی که شریان اصلی هر ساختمانی هستند می توان به دسته بندی های مختلفی اشاره کرد که برا انجام هر کدام باید از تیم متخصص و گروه حرفه ای مختص به خود استفاده کرد.که این موارد شامل موارد ذیل می باشد.

• تاسیسات بهداشتی
• سیستم گرمایش و سرمایش
• شبکه گازرسانی
• تاسیسات استخر
• اطفا حریق و آتش نشانی
• تاسیسات آسانسور
• تاسیسات درمانی
• سیستم بخار

که هر کدام از این دسته بندی ها نسبت به نوع کاربری مورد استفاده قرار میگیرد.برای مطالعه بیشتر در خصوص تاسیسات مکانیکی می توانید به مقاله طراحی تاسیسات مکانیکی ساختمان مراجعه کرده و در خصوص هر کدام از این دسته بندی ها به تفضیل کسب اطلاعات نمایید.

نقشه های طراحی داخلی

در مرحله نهایی قبل از اتمام ساخت ساختمان به نقشه های نازک کاری و نوع طراحی داخلی احتیاج پیدا می کنیم .البته در این مرحله نقشه های طراحی داخلی با نقشه های دکوراسیون داخلی در هم تنیدگی وجود دارد و بهتر است تا حدودی این دو مورد با یکدیگر انجام شود.

نقشه های as-built

این نقشه ها بعد از اتمام ساخت ساختمان تهیه میشود که برداشت از ساختمان نهایی می باشد .که بیشتر شامل نقشه های تاسیسات مانند لوله های گاز می باشد که اگر با نقشه های اولیه متفاوت باشد در مواقع ضروری نقشه های مربوط به ساختمان ساخته شده را در دسترس داشته باشیم.

نکات مهم در نقشه کشی ساختمان:

ترسیم مقیاس
تطبیق دهی نقشه ها با واقعیت موجود
واضح سازی روابط فضاها با یکدیگر
طراحی پلان،نما و سازه به صورت توامان
تطابق با استانداردهای مورد نیاز
توجه و برآورده کردن نیازهای بهره بردار



نقشه کشی ساختمان مراحل مختلفی دارد که داشتن برخی از نقشه ها قبل از شروع ساخت و ساز ضروری است در حالی که برخی دیگر در حین ساخت سازه لازم می شوند.که هر کدام از آنها در مراحل مختلف و توسط تیم های متخصص خود انجام می پذیرد.مهمترین نکته در طراحی نقشه های ساختمانی قابیلت اجرایی و تطابق پذیری آن می باشد که تنها در صورتی قابل دست یابی است که هر نقشه توسط تیم متخصص خود طراحی شود و به وسیله تیم حرفه ای در آن زمینه به مرحله اجرا برسد.گروه معماری هادی کریمی با همکاری گروه های متخصص در زمینه های گوناگون نظیر تیم نقشه بردازی از زمین، تیم طراحی سازه و....آماده ارایه خدمات و انجام امور مربوط به نقشه کشی ساختمان می باشد.برای کسب اطلاعات بیشتر می توانید با شماره تماس های مندرج در سایت تماس حاصل فرمایید.
